Как устроено модульное освещение «соты»: модули, коннекторы и питание без блоков

2026.09.18 · НЕ ТЕМНО

Соты на потолке — не один светильник, а конструктор из палок и соединителей. Как только понимаешь три вещи — модуль, коннектор, ввод питания, — становится ясно, почему это дешевле панелей и почему собирается за вечер.

Модуль: белая палка с диодами внутри

Модуль — алюминиевый профиль 22 × 35 мм с матовым рассеивателем. Внутри линейка светодиодов и собственный драйвер: модуль сам преобразует 220 В, поэтому внешних блоков питания в системе нет вообще. На торцах — прозрачные крышки с плоскими контактами, через них модуль и получает питание, и передаёт его дальше.

Длина	Мощность	Световой поток	Где используется	Цена
443 мм	7 Вт	630 лм	Соты: сторона шестиугольника	160 ₽
569 мм	9 Вт	810 лм	Квадраты 1,2 × 1,2 м, барбершопы	180 ₽
1175 мм	18 Вт	1620 лм	Линии, рамки по периметру, склады	250 ₽

Все три — 6500K, CRI ≥ 80, пульсация меньше 5 %, IP54, работают от −20 до +40 °C. Разница только в длине и мощности.

Коннектор: он и держит, и проводит ток

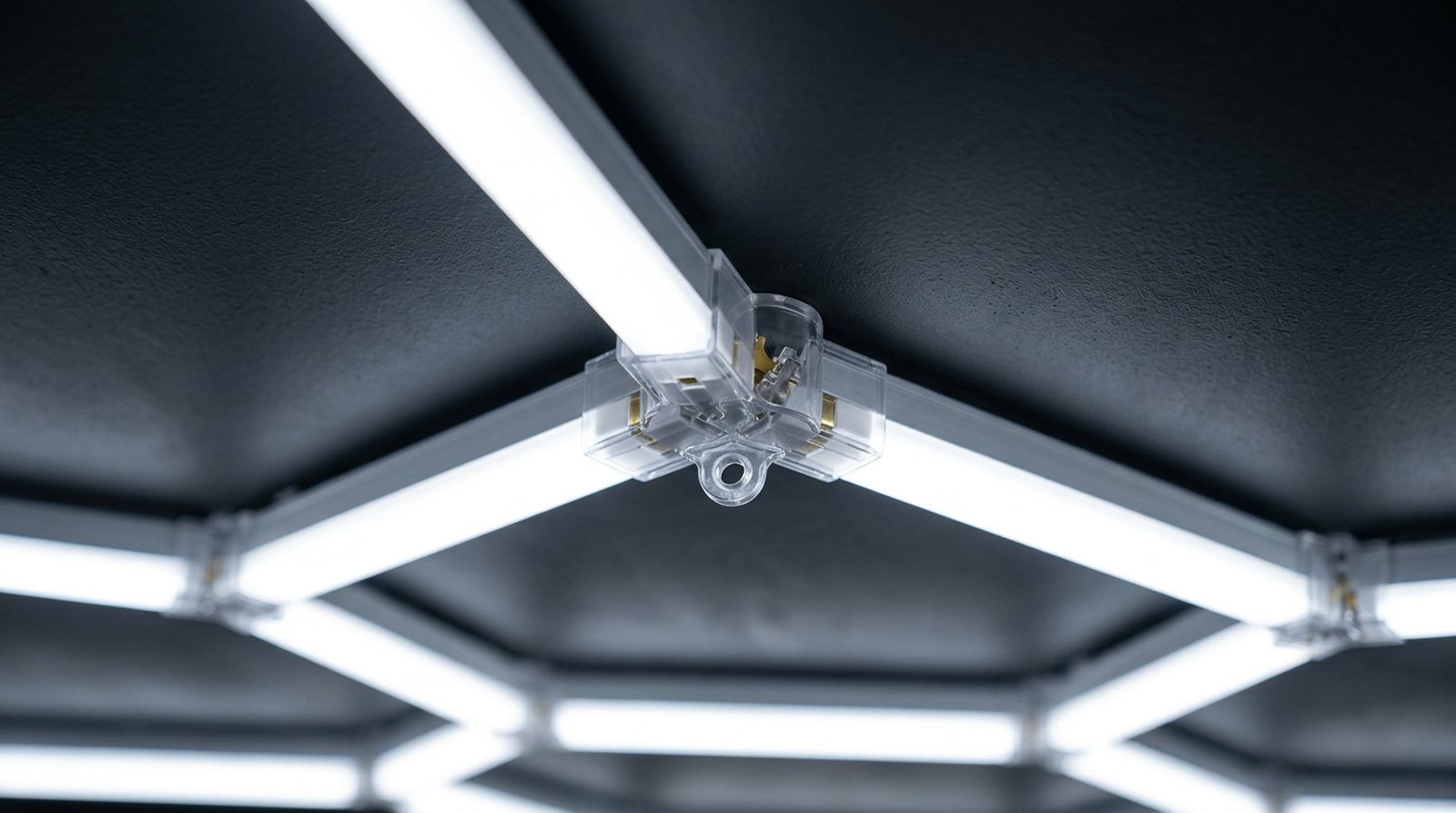

Коннектор — прозрачный корпус с золочёными контактами внутри и круглым отверстием под саморез. Модуль вставляется в него до щелчка: механически защёлкивается и одновременно замыкает контакты. Шесть форм закрывают любую геометрию:

I — прямой, два модуля в линию
L — угол 90°, для квадратов и рамок
T — тройник, ответвление от линии
V — угол 120°, край сотового поля
Y — тройник 120°, основной узел сот: здесь сходятся три ячейки
X — крест, пересечение линий в решётке

Любой коннектор стоит 90 ₽. В сотовом поле на каждый узел ровно один коннектор: на 14 сот — 44 штуки, из них 30 Y и 14 V по краю.

Питание: один провод на 70 модулей

Ток идёт по всей фигуре от одного ввода: провод подключается к свободному выходу крайнего коннектора (для этого на узле ввода ставят Y вместо V), а дальше контакт передаётся через коннекторы. Ограничение — до 70 модулей 443 мм на один ввод, это около 500 Вт. Фигура больше — ставится второй провод в другом конце. Отдельно стоящие фигуры — каждая со своим проводом.

Никаких блоков питания, драйверов, низковольтных линий и толстых кабелей. Провод питания — обычный сетевой, включается в розетку.

Что из этого собирается

Соты — самое популярное, но не единственное. Каталог фигур из тех же деталей:

Сотовое поле любого размера: 5, 8, 14, 20 ячеек и дальше
Соты с рамкой по периметру из модулей 1175 мм — детейлинг, автосалоны
Квадрат 1,2 × 1,2 м — одно рабочее место
Линии и решётки — склады, магазины, коридоры
Ромбы, змейки, звёзды — если хочется рисунок, а не сетку

Соберите свою фигуруКонструктор проверяет каждое соединение и не даст поставить модуль туда, где он не защёлкнется.

Открыть конструктор

Чем это отличается от ленты и панелей

	Соты	Светодиодная лента	Панели 600 × 600
Блок питания	не нужен	нужен, греется, выходит из строя	драйвер в каждой панели
Монтаж	саморез в коннектор, щелчок	профиль, клей, пайка	подвесы или Армстронг
Изменить потом	докупили модули, расширили	перепаивать	покупать новые панели
Пыль и брызги	IP54	IP20 у большинства	IP20–IP40
Внешний вид	рисунок на потолке	полоса	офисные квадраты

Частые вопросы

Что будет, если один модуль перегорит?

Остальные продолжат светить: ток идёт через контакты коннекторов, а не через диоды соседей. Модуль меняется за минуту — вытащили, вставили новый. Гарантия 2 года.

Можно ли смешивать длины в одной фигуре?

Да. Классический пример — соты из модулей 443 мм с рамкой по периметру из 1175 мм. Коннекторы одинаковые, разница только в длине палки.

Греется ли?

Профиль тёплый, но не горячий — 7 Вт на 44 см алюминия. К потолку из любого материала крепить можно.
